Вакуумные технологии применяются в промышленности, научных исследованиях и различных технологических процессах, для которых требуется создание и длительное поддержание давления ниже атмосферного. В простейшем случае для этого достаточно отдельного вакуумного насоса, соединенного с рабочей камерой трубопроводом. Однако промышленные задачи обычно значительно сложнее. Требуется не только получить необходимое разрежение, но и поддерживать заданные параметры в течение технологического цикла, контролировать давление, управлять последовательностью включения оборудования и обеспечивать безопасную эксплуатацию установки.
Для решения таких задач используются вакуумные откачные посты. Вакуумный пост - это вакуумная система, собранная на одной раме и предназначенная для создания и поддержания необходимого давления при проведении технологического процесса. Подробнее посмотреть здесь: https://vacma.ru/catalog/post-vakuumnaya/. В состав установки могут входить один или несколько насосов, вакуумная арматура, трубопроводы, измерительные приборы, элементы автоматики, фильтры, системы охлаждения и другое вспомогательное оборудование.
Проектирование вакуумных откачных постов под заказ позволяет учитывать характеристики конкретной технологической установки. Конфигурация определяется требуемым диапазоном давления, объемом вакуумируемой камеры, газовой нагрузкой, составом откачиваемой среды, продолжительностью рабочего цикла и требованиями к автоматизации. Поэтому два внешне похожих поста могут существенно отличаться по производительности, устройству и алгоритмам управления.

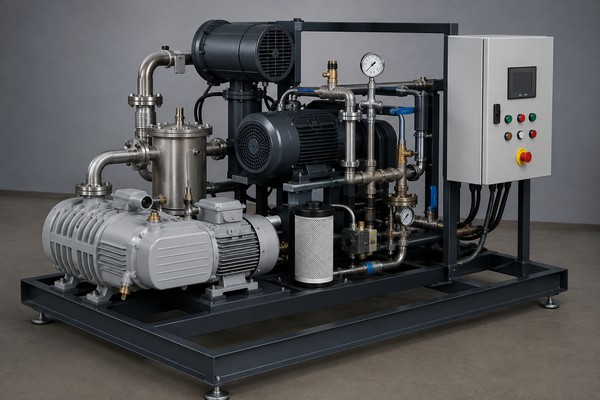

Что представляет собой вакуумный откачной пост
Основная функция откачного поста заключается в создании необходимых вакуумных условий для технологического оборудования. В отличие от отдельного насоса, пост представляет собой комплекс взаимосвязанных компонентов, объединенных на общей несущей конструкции.
Рама обеспечивает механическое размещение насосов, трубопроводов, клапанов и вспомогательных узлов. Такое исполнение упрощает интеграцию установки в технологическую линию и позволяет заранее определить взаимное расположение компонентов.
Конструкция может быть сравнительно простой и включать один насос с запорной арматурой и средствами измерения. Для более сложных процессов используются многоступенчатые системы, в которых несколько насосов работают последовательно или параллельно.
Например, один агрегат может создавать предварительное разрежение, а другой - обеспечивать дальнейшее снижение давления. При необходимости повышения производительности в определенном диапазоне между ступенями устанавливается вакуумный бустер.
Таким образом, откачной пост является не просто набором насосов на металлической раме. Его характеристики определяются всей вакуумной схемой, включая проводимость трубопроводов, параметры арматуры и логику взаимодействия отдельных ступеней.
Зачем проектировать вакуумный пост под заказ
Серийное вакуумное оборудование рассчитано на определенный диапазон типовых задач. Однако технологические процессы могут существенно различаться.
Одной установке необходимо быстро откачать сравнительно небольшую камеру, другой - непрерывно поддерживать заданное давление при постоянном поступлении технологического газа. В третьем случае через насосы проходят водяные пары или другие конденсирующиеся вещества. Кроме того, различаются требования к чистоте вакуума, уровню автоматизации и доступному пространству.
Проектирование под конкретное техническое задание позволяет согласовать характеристики поста с реальными условиями эксплуатации. При этом учитывается не только предельное давление выбранных насосов, но и требуемое время выхода системы на рабочий режим.
Особое значение имеет газовая нагрузка. Даже насос с низким паспортным предельным давлением не обеспечит требуемые параметры, если количество поступающего в систему газа превышает его возможности в соответствующем диапазоне.
Индивидуальное проектирование также позволяет определить размеры рамы, расположение присоединительных патрубков, направление обслуживания и параметры подключения инженерных коммуникаций.
Исходные данные для проектирования
Разработка вакуумного откачного поста начинается со сбора исходной информации о технологическом процессе.
Одним из основных параметров является объем вакуумируемой камеры. Он влияет на продолжительность первоначальной откачки, но одного объема недостаточно для выбора насосов.
Необходимо знать начальное и требуемое рабочее давление, допустимое время выхода на технологический режим и количество газа, поступающего в систему во время процесса.
Отдельно анализируется состав газовой среды. Чистый сухой воздух, водяной пар, технологические газы и смеси с аэрозолями предъявляют разные требования к оборудованию.
Также учитываются температура среды, продолжительность цикла, количество запусков в сутки и предполагаемый режим эксплуатации - периодический либо непрерывный.
Для автоматизированного производства определяются требования к обмену сигналами с системой управления верхнего уровня. Заранее устанавливается, какие параметры необходимо измерять, архивировать и передавать оператору.
Чем точнее сформулированы исходные данные, тем корректнее можно определить конфигурацию будущего поста.
Выбор вакуумных насосов
Насосы являются центральной частью откачной системы. Их тип выбирается в зависимости от диапазона давления и особенностей технологического процесса.
Для получения предварительного вакуума могут применяться пластинчато-роторные, сухие винтовые, водокольцевые и другие насосы. Каждый принцип действия имеет собственные преимущества и ограничения.
Маслозаполненные насосы позволяют решать широкий круг задач, но наличие рабочей жидкости в газовом тракте необходимо учитывать в процессах, чувствительных к масляным парам.
Сухие насосы используются там, где желательно исключить непосредственный контакт технологического газа с вакуумным маслом. При этом они требуют внимания к температурному режиму и характеру загрязнений.
Водокольцевые агрегаты могут быть удобны при работе с определенными влажными и загрязненными средами, однако требуют подачи рабочей жидкости и соответствующей инженерной инфраструктуры.
Выбор выполняется на основании всего комплекса условий, а не только максимальной скорости откачки.
Многоступенчатые вакуумные системы
Для получения определенного диапазона давлений возможностей одного насоса может оказаться недостаточно. В таких случаях формируется многоступенчатая схема.
Первый насос создает предварительное разрежение. После достижения определенного давления подключается следующая ступень, рассчитанная на работу в более глубоком вакууме.
В промышленных постах в качестве промежуточной ступени могут применяться двухроторные вакуумные насосы или бустеры. Они позволяют значительно увеличить скорость откачки в своем рабочем диапазоне.
Последовательность включения оборудования должна быть согласована. Некоторые насосы нельзя запускать при атмосферном давлении на входе, поэтому автоматика контролирует состояние предыдущей ступени.
В более сложных системах возможна параллельная установка нескольких агрегатов. Такая конфигурация применяется для увеличения производительности или резервирования.
Многоступенчатый пост требует точного расчета, поскольку характеристики отдельных насосов должны соответствовать друг другу.
Вакуумные трубопроводы и их проводимость
Производительность системы определяется не только насосом. Существенное влияние оказывает вакуумный трубопровод между насосом и технологической камерой.
Любой трубопровод обладает конечной проводимостью. Чем меньше его диаметр и больше длина, тем сильнее он ограничивает газовый поток. Дополнительное сопротивление создают повороты, клапаны, фильтры и переходы.
В результате эффективная скорость откачки непосредственно у камеры может быть ниже паспортной производительности насоса.
Поэтому при проектировании поста выбираются не только насосные агрегаты, но и диаметры соединительных линий. Желательно сокращать длину вакуумного тракта и избегать неоправданного количества участков с малым проходным сечением.
Особенно заметным влияние проводимости становится при низких давлениях. По этой причине увеличение мощности насоса без изменения трубопровода не всегда приводит к ожидаемому росту производительности всей установки.
Вакуумная арматура
Для управления газовыми потоками в откачном посту используются вакуумные клапаны и затворы.
Запорная арматура позволяет изолировать технологическую камеру от насосов, отключать отдельные ступени и проводить обслуживание оборудования без разборки всей системы.
В зависимости от задачи применяются электромагнитные, пневматические или электромеханические исполнительные механизмы. В ручных системах часть арматуры может управляться непосредственно оператором.
Отдельную функцию выполняют напускные клапаны, через которые камера после завершения процесса контролируемо заполняется воздухом или другим газом.
Арматура подбирается по условному проходу, рабочему диапазону давления, герметичности, материалам и характеристикам исполнительного механизма.
Неправильно подобранный клапан способен стать ограничивающим элементом вакуумного тракта, поэтому его пропускная способность учитывается вместе с характеристиками трубопроводов.
Измерение давления
Без измерительных приборов невозможно достоверно определить состояние вакуумной системы. Поскольку один физический принцип измерения не всегда охватывает весь необходимый диапазон, в постах могут применяться несколько типов преобразователей.
Для относительно высокого давления используются одни методы, для среднего и высокого вакуума - другие. Конкретный набор датчиков определяется диапазоном работы установки.
Место установки измерительного преобразователя также имеет значение. Давление непосредственно у входа насоса и внутри технологической камеры может отличаться вследствие сопротивления соединительной линии.
Если основная задача заключается в контроле технологического процесса, один из датчиков целесообразно располагать таким образом, чтобы его показания характеризовали именно состояние рабочей камеры.
Сигналы преобразователей могут поступать в систему управления, где используются для отображения параметров, переключения ступеней и формирования аварийных сообщений.
Автоматизация вакуумного поста
Современный откачной пост может функционировать как автономная автоматизированная установка.
Система управления выполняет запуск насосов в установленной последовательности, открывает и закрывает клапаны, контролирует давление и отслеживает состояние оборудования.
Например, после команды на запуск сначала включается форвакуумный насос. После достижения заданного давления автоматика разрешает включение следующей ступени. Если давление выходит за допустимые пределы, соответствующий насос может быть отключен для предотвращения нештатного режима.
Контролироваться могут температура, давление охлаждающей жидкости, состояние электродвигателей и другие параметры.
Автоматизация особенно важна для процессов, где требуется повторяемость технологических циклов. Заранее заданный алгоритм уменьшает зависимость последовательности операций от действий оператора.
При этом ручной режим обычно сохраняется для обслуживания, диагностики и наладки.
Поддержание давления во время технологического процесса
Первоначальная откачка камеры является только одной частью задачи. Во многих процессах необходимо длительное время поддерживать установленное давление.
После достижения рабочего режима газ продолжает поступать в систему. Источниками могут быть технологическая подача, микроскопические утечки, газовыделение материалов и испарение жидкостей.
Насосный пост должен удалять этот газ с достаточной скоростью. При установившемся режиме давление определяется балансом между газовой нагрузкой и эффективной скоростью откачки.
Для стабилизации параметров могут использоваться регулируемые клапаны, частотное управление насосами и другие способы изменения производительности.
Такой режим отличается от простой задачи "откачать до минимального давления". Иногда технологически требуется не максимально глубокий вакуум, а стабильное давление определенного уровня.
Фильтрация и защита оборудования
В некоторых процессах откачиваемый газ содержит пыль, капли жидкости, аэрозоли или продукты реакции. Их попадание непосредственно в насос может уменьшать его ресурс.
Для защиты оборудования используются фильтры, сепараторы и конденсаторы.
Фильтр задерживает твердые частицы, однако постепенно загрязняется и увеличивает сопротивление потоку. Поэтому его состояние необходимо контролировать.
Сепараторы позволяют отделять капельную жидкость. Конденсаторы используются для удаления части паров до их поступления в насос.
Иногда предусматриваются системы продувки. Они помогают уменьшить образование отложений или удалить остатки технологической среды после завершения цикла.
Выбор защитного оборудования выполняется с учетом состава газа. Универсального фильтра для всех технологических процессов не существует.
Система охлаждения
При работе насосы выделяют тепло, поэтому промышленный откачной пост может требовать отдельной системы охлаждения.
Компактные агрегаты часто охлаждаются воздухом. Более мощное оборудование может иметь жидкостный контур.
При проектировании определяются необходимый расход охлаждающей жидкости, ее температура и допустимый перепад давления. Если используется централизованная заводская система, характеристики поста должны соответствовать параметрам существующей сети.
Автоматика может контролировать наличие потока охлаждающей жидкости. При его прекращении оборудование переводится в безопасное состояние.
Необходимо учитывать и тепловыделение в помещение. Несколько мощных насосов способны существенно увеличивать температуру окружающего воздуха, что предъявляет дополнительные требования к вентиляции.
Рама и компоновка оборудования
Общая рама является характерной особенностью вакуумного откачного поста. На ней располагаются основные компоненты системы.
При проектировании учитывается не только прочность конструкции, но и удобство обслуживания. К фильтрам, насосам, клапанам и соединениям должен сохраняться доступ.
Расположение тяжелого оборудования выбирается с учетом распределения нагрузки и устойчивости. При необходимости предусматриваются виброизолирующие элементы.
Размеры рамы зависят от доступного пространства на объекте. Для модернизации действующего производства этот параметр может быть одним из ключевых ограничений.
Компоновка также учитывает направление присоединения технологической камеры, электрических кабелей, охлаждения и выхлопных линий.
Предварительное объединение компонентов на общей конструкции сокращает объем сборочных операций непосредственно на месте эксплуатации, хотя подключение и пусконаладка все равно остаются отдельными этапами.
Выхлопная система
Газ, удаленный из вакуумной камеры, должен быть безопасно отведен от насосного оборудования.
Если откачивается обычный воздух, требования сравнительно просты. Если же в потоке присутствуют пары растворителей, химические вещества или продукты технологических реакций, выхлопная система становится важной частью проекта.
Могут применяться конденсаторы, фильтры, скрубберы и другие средства обработки газового потока. Конкретное решение зависит от состава среды и требований промышленной безопасности.
Необходимо также учитывать противодавление на выходе насоса. Чрезмерное сопротивление выхлопного трубопровода может ухудшить режим работы оборудования.
Поэтому параметры линии отвода газа должны соответствовать требованиям выбранных насосов.
Надежность и резервирование
Для непрерывных технологических процессов остановка вакуумной системы может приводить к значительным последствиям. В таких случаях при проектировании рассматривается резервирование.
Один из вариантов - установка двух насосов, один из которых находится в резерве. Автоматика может контролировать состояние рабочего агрегата и при определенных условиях переключать систему.
Другой подход заключается в использовании нескольких параллельно работающих насосов. При выходе одного агрегата производительность уменьшается, но процесс некоторое время может продолжаться.
Необходимость резервирования определяется критичностью технологической установки. Дополнительное оборудование увеличивает стоимость и сложность поста, поэтому решение принимается на основании оценки последствий отказа.
Также учитывается возможность быстро заменить отдельный насос или другой компонент без длительной остановки всей системы.
Техническое обслуживание
Даже правильно спроектированный вакуумный пост нуждается в регулярном обслуживании.
Перечень операций зависит от типов установленных насосов. Для маслозаполненного оборудования контролируется состояние рабочей жидкости и фильтров. Сухие насосы требуют внимания к подшипникам, уплотнениям, синхронизирующим механизмам и системе охлаждения.
Проверяется герметичность соединений, состояние арматуры и корректность показаний датчиков.
Полезным инструментом является анализ изменения рабочих параметров во времени. Если продолжительность откачки постепенно увеличивается, это может указывать на загрязнение фильтра, ухудшение характеристик насоса или появление утечки.
Повышение температуры и вибрации также является основанием для диагностики.
При проектировании желательно заранее учитывать возможность демонтажа обслуживаемых компонентов и наличие пространства для выполнения регламентных операций.
Испытания перед вводом в эксплуатацию
После сборки откачного поста необходимо проверить соответствие системы заданным характеристикам.
Оценивается герметичность соединений, работа арматуры и корректность сигналов измерительных приборов. Затем проверяется последовательность запуска насосов и функционирование защитных блокировок.
Для автоматизированного поста тестируются аварийные сценарии: потеря охлаждения, отключение электропитания, превышение температуры и другие ситуации, предусмотренные проектом.
Вакуумные характеристики оцениваются по параметрам, установленным техническим заданием. Это может быть достижение определенного давления, время откачки контрольного объема или производительность в заданной точке.
После установки на объекте проводится интеграция поста с технологическим оборудованием и инженерными коммуникациями.
Опыт разработки и реализации вакуумных постов
Создание промышленной вакуумной системы требует компетенций не только в области насосного оборудования. Необходимо учитывать газодинамику вакуумного тракта, автоматику, электротехническую часть, охлаждение, особенности технологической среды и требования к размещению оборудования.
АО "Вакууммаш" имеет большой опыт по реализации проектов на вакуумные откачные посты. При разработке подобных систем существенное значение имеет работа с исходными требованиями заказчика, поскольку именно параметры конкретного технологического процесса определяют конфигурацию оборудования.
В одном проекте основным требованием может быть высокая скорость первоначальной откачки, в другом - стабильное поддержание давления при непрерывной газовой нагрузке. Для отдельных процессов критичны химическая стойкость, отсутствие масла в газовом тракте, возможность резервирования или ограниченные габариты.
Поэтому практический опыт реализации проектов особенно важен при выборе схемы и согласовании взаимодействия различных компонентов поста.
Что учитывать при формировании технического задания
Чтобы разработчик мог подобрать оборудование, техническое задание должно содержать основные параметры процесса.
Необходимо указать объем вакуумируемой камеры, начальное и требуемое давление, допустимое время откачки и характер технологического цикла.
Желательно максимально подробно описать газовую среду: состав, температуру, количество паров и возможное присутствие твердых частиц или аэрозолей.
Также указываются доступные электрические мощности, параметры охлаждения и условия окружающей среды.
Если существуют ограничения по размерам или массе поста, их следует определить заранее. Полезно предоставить схему предполагаемого размещения и положение точки подключения к технологической установке.
Для системы управления описываются необходимые режимы, интерфейсы, аварийные сигналы и требования к взаимодействию с оборудованием верхнего уровня.
Полнота технического задания непосредственно влияет на точность инженерного решения.
Заключение
Вакуумный откачной пост представляет собой комплексную вакуумную систему, собранную на общей раме и предназначенную для создания и поддержания необходимого давления во время технологического процесса. В отличие от отдельного насоса, такая установка объединяет насосное оборудование, трубопроводы, вакуумную арматуру, средства измерения, автоматику и вспомогательные компоненты.
Проектирование вакуумных откачных постов под заказ позволяет учитывать объем камеры, требуемый диапазон давления, газовую нагрузку, время откачки и свойства технологической среды. В зависимости от задачи система может быть одноступенчатой или многоступенчатой, включать резервные насосы, бустеры, фильтры, сепараторы и средства автоматического регулирования.
При расчете важно учитывать характеристики не только насосов, но и всего вакуумного тракта. Диаметр трубопроводов, проводимость арматуры, расположение датчиков и состояние фильтров непосредственно влияют на фактические параметры системы. Не менее важны охлаждение, организация выхлопа и удобство технического обслуживания.
АО "Вакууммаш" имеет большой опыт по реализации проектов на вакуумные откачные посты, что актуально для задач, требующих разработки системы под параметры конкретного технологического процесса. При этом основой корректного инженерного решения остается подробное техническое задание и анализ условий будущей эксплуатации.
Таким образом, вакуумный пост под заказ - это не просто несколько агрегатов, размещенных на одной раме, а согласованная инженерная система. Ее эффективность определяется правильным выбором насосов, расчетом газового тракта, средствами контроля и алгоритмами управления. Комплексный подход позволяет создавать и поддерживать требуемые вакуумные условия на протяжении технологического цикла и интегрировать откачное оборудование в производственную установку.
