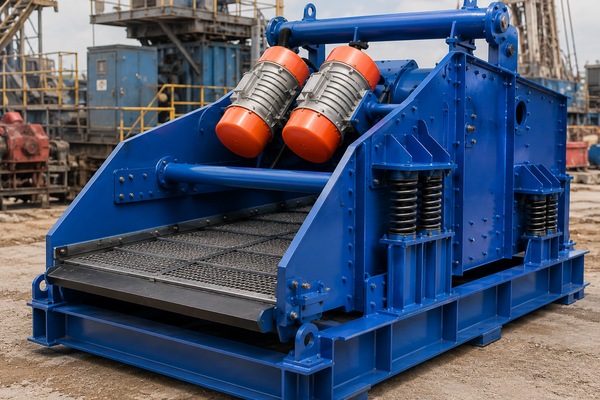

Сита вибрационные типа СВЛК-2 предназначены для очистки бурового раствора от выбуренной породы при строительстве нефтяных и газовых скважин. Одной из модификаций этого оборудования является СВЛК-2К - промышленное вибросито, рассчитанное на работу в составе циркуляционных систем буровых установок.
Основная задача такого оборудования заключается в разделении бурового раствора и твердой фазы. Возвращаясь из скважины, раствор содержит частицы выбуренной породы различного размера. Если их своевременно не удалить, они продолжают циркулировать в системе, повышают абразивную нагрузку на насосы и трубопроводы, изменяют свойства бурового раствора и увеличивают расход реагентов.
СВЛК-2К выполняет первую ступень очистки. Раствор поступает на вибрирующую ситовую поверхность, жидкая фаза проходит через сетку, а более крупные частицы остаются сверху и перемещаются к разгрузочной части. Для правильного выбора оборудования важно учитывать не только производительность, но и габариты, размеры кассет, рабочую площадь, массу, мощность виброприводов и возможности размещения в блоке очистки.
По актуальным данным производителя, СВЛК-2К размеры габаритные не более 2210 × 1814 × 1695 мм, использует ситовые кассеты 1250 × 720 мм и обладает рабочей поверхностью не менее 2,7 м².
Основные габаритные размеры СВЛК-2К
При проектировании циркуляционной системы габариты оборудования имеют большое практическое значение.
Для СВЛК-2К производитель указывает следующие максимальные размеры:
длина - 2210 мм;
ширина - 1814 мм;
высота - 1695 мм.
Масса без запасных частей составляет не более 1300 кг.
Эти параметры необходимо учитывать при выборе места установки, разработке площадки, транспортировке и организации технического обслуживания.
Важно понимать, что габариты самого агрегата - это только часть требуемого пространства. Вокруг вибросита необходимо оставить сервисные зоны для замены ситовых кассет, обслуживания вибромоторов, проверки креплений и очистки оборудования.
Если СВЛК-2К устанавливается внутри контейнерного или блочно-модульного комплекса, также учитывается высота перекрытия и возможность доступа к верхним узлам.
Размеры ситовых кассет
Одной из заметных конструктивных особенностей СВЛК-2К являются сравнительно крупные предварительно натянутые панели.
Их номинальный размер составляет:
длина - 1250 мм с допуском ±3,3 мм;
ширина - 720 мм с допуском ±2,8 мм.
Именно геометрия кассет определяет значительную часть рабочей площади оборудования.
Использование предварительно натянутых панелей упрощает замену и обеспечивает более стабильное натяжение сеточного материала.
Если сетка провисает или имеет неравномерное натяжение, эффективность разделения может снизиться. Жидкость начинает распределяться неравномерно, а отдельные участки получают повышенную механическую нагрузку.
Поэтому точность размеров кассет важна не только для физической совместимости с рамой, но и для стабильной работы всей вибрационной системы.
Рабочая поверхность СВЛК-2К
Для этой модели заявлена рабочая поверхность не менее 2,7 м².
Площадь рабочей поверхности напрямую влияет на способность оборудования пропускать буровой раствор.
Чем больше площадь, тем меньшая нагрузка приходится на единицу поверхности при одинаковом расходе жидкости.
Это особенно важно при работе с вязкими растворами и мелкими сетками.
При слишком маленькой рабочей площади уровень жидкости на сите может увеличиваться, а часть раствора начнет уходить вместе со шламом через разгрузочную зону.
Поэтому увеличение поверхности позволяет улучшить распределение потока и создать дополнительный резерв по производительности.
Чем СВЛК-2К отличается по размерам от СВЛК-2
СВЛК-2К и обычное СВЛК-2 имеют сходное назначение, но заметно различаются по геометрии.
Для базового СВЛК-2 производитель указывает габариты до 2300 × 1770 × 1330 мм и рабочую поверхность не менее 2,04 м². Размер его ситовых кассет составляет примерно 1165 × 585 мм.
У СВЛК-2К кассеты крупнее - 1250 × 720 мм, рабочая поверхность составляет не менее 2,7 м², а общая высота агрегата достигает 1695 мм.
Таким образом, модификация СВЛК-2К немного короче по длине, но шире и заметно выше, при этом имеет большую рабочую площадь.
Это наглядно показывает, почему название модели само по себе не позволяет судить о монтажной совместимости. При замене одного вибросита другим необходимо сверять реальные размеры.
Назначение СВЛК-2К
СВЛК-2К предназначено для очистки бурового раствора от частиц выбуренной породы ориентировочного размера от 45 до 2000 мкм. Оборудование может использоваться в составе буровых установок различных классов.
Диапазон отделяемых частиц зависит не только от самого вибросита, но и от установленной сетки.
Крупная сетка обеспечивает высокую пропускную способность, но пропускает больше мелкой твердой фазы.
Мелкая сетка повышает качество очистки, однако создает большее сопротивление потоку.
Поэтому ситовые панели подбираются исходя из текущих характеристик бурового раствора и состава выбуренной породы.
Как работает вибросито
Принцип действия основан на механическом разделении через сеточную поверхность.
Буровой раствор поступает в приемную часть и затем распределяется по ситовым панелям.
Вибромоторы создают колебательное движение рамы.
Жидкость и мелкие частицы проходят вниз через сетку.
Более крупный шлам остается сверху и перемещается к разгрузочному краю.
Эффективность этого процесса определяется сочетанием нескольких факторов: размером ячейки, интенсивностью вибрации, углом рамы, вязкостью раствора и скоростью подачи.
Максимальная пропускная способность
Для СВЛК-2К указывается максимальная пропускная способность 0,038 м³/с при бурении на воде с использованием сетки 0,2 × 0,2 мм.
Это примерно 38 литров в секунду.
Но это значение нельзя автоматически переносить на любой буровой раствор.
Вода имеет значительно меньшую вязкость, чем большинство рабочих буровых систем.
Если применяется тяжелый или полимерный раствор, фактическая пропускная способность может оказаться ниже.
На нее также влияет содержание твердой фазы и степень загрязнения сетки.
Поэтому паспортное значение является ориентиром при конкретных условиях испытания.
Потребляемая мощность
СВЛК-2К оснащается двумя вибрационными приводами.
Потребляемая мощность заявлена не более 2 × 1,5 кВт.
Суммарно это до 3 кВт по вибрационным приводам.
Электрическая мощность должна учитываться при проектировании системы питания, автоматов защиты и кабельных линий.
Кроме того, условия буровой площадки требуют соответствующего исполнения электрооборудования по степени защиты и требованиям конкретной зоны.
Амплитуда колебаний
Максимальная амплитуда колебаний вибрирующей рамы составляет не менее 2,8 мм.
Амплитуда определяет величину перемещения рабочей поверхности.
При недостаточной интенсивности шлам может задерживаться на сетке.
Если вибрация чрезмерная, увеличиваются динамические нагрузки на панели, крепеж и опоры.
Поэтому рабочие настройки должны соответствовать характеристикам конкретного раствора.
Сам факт возможности создать большое ускорение не означает, что оборудование всегда следует эксплуатировать на максимальном режиме.
Виброускорение СВЛК-2К
Для модели заявлено виброускорение не менее 6 g.
Этот параметр характеризует интенсивность движения рамы.
Для сравнения, у базового СВЛК-2 производителем указывается значение не менее 7,5 g.
Разница не означает, что одна модель однозначно эффективнее другой.
СВЛК-2К имеет большую рабочую площадь, поэтому общая производительность и качество осушки определяются совокупностью характеристик.
При выборе необходимо рассматривать площадь, траекторию колебаний, сетки и реальные условия эксплуатации вместе.
Линейный режим
СВЛК-2К может работать в линейном режиме колебаний.
При такой схеме частицы шлама сравнительно быстро перемещаются по поверхности к разгрузке.
Это удобно при высокой загрузке твердой фазой.
Быстрый вывод материала предотвращает чрезмерное накопление шлама и освобождает рабочую поверхность.
Однако при слишком быстром перемещении часть бурового раствора может остаться в удаляемой твердой фазе.
Поэтому линейный режим рационально применять там, где приоритетом является производительность.
Линейно-эллиптический режим
Второй вариант - линейно-эллиптические колебания.
В этом случае частицы проходят по более длинной траектории и дольше находятся на ситовой поверхности.
Это способствует дополнительному прохождению жидкой фазы через сетку и позволяет получать более сухой шлам.
Производитель указывает возможность выбора между линейным и линейно-эллиптическим режимами как одну из особенностей СВЛК-2К.
Такой выбор позволяет адаптировать оборудование к различным этапам бурения.
Угол наклона рамы
Для СВЛК-2К максимальный угол наклона вибрирующей рамы составляет около 3°.
Небольшое изменение угла заметно влияет на движение жидкости.
При определенном положении жидкость задерживается на поверхности дольше.
При другом быстрее перемещается к разгрузочной зоне.
Эта регулировка помогает компенсировать изменения вязкости и расхода.
Например, при повышении загрузки твердой фазой может потребоваться ускорить транспортировку шлама.
Почему размеры оборудования важны при монтаже
Длина 2210 мм, ширина 1814 мм и высота 1695 мм определяют минимальное пространство, необходимое только для размещения самого корпуса.
Но эксплуатационная зона должна быть больше.
Необходимо предусмотреть место для:
снятия и установки ситовых панелей;
подхода к вибромоторам;
обслуживания механизма регулировки;
очистки рабочей камеры;
выгрузки шлама.
Если оборудование установлено вплотную к соседним агрегатам, техническое обслуживание значительно усложняется.
Поэтому компоновочный чертеж должен учитывать не только паспортный контур, но и сервисное пространство.
Масса и требования к основанию
Масса СВЛК-2К без запасных частей составляет не более 1300 кг.
При этом оборудование создает динамическую нагрузку из-за постоянной вибрации.
Следовательно, основание должно быть не просто рассчитано на статические 1,3 тонны, но и иметь достаточную жесткость.
Слабая или деформирующаяся площадка способна менять характер колебаний.
Это может привести к дополнительной вибрации всего блока очистки, ослаблению креплений и ускоренному износу.
Транспортировка
Габариты СВЛК-2К позволяют транспортировать агрегат как отдельную промышленную единицу, однако погрузка должна производиться с учетом массы и центра тяжести.
Для подъема используются специально предусмотренные элементы.
Не следует цеплять стропы за вибромоторы, ситовую раму или вспомогательные патрубки.
После перевозки желательно проверять состояние креплений.
Сильные транспортные нагрузки способны ослабить соединения, которые при работе подвергаются дополнительной вибрации.
Преднатянутые ситовые панели
СВЛК-2К использует панели, где сетка заранее натянута на жесткую основу.
Такое решение сокращает время замены.
Оператору не требуется заново формировать равномерное натяжение сетки непосредственно на оборудовании.
Кроме того, геометрия поверхности остается более стабильной.
Слабое натяжение отрицательно влияет на качество очистки и срок службы.
Панель начинает колебаться относительно опоры, возникают локальные механические напряжения.
Преднатянутая конструкция уменьшает вероятность такой проблемы.
Как выбирать сетку
Размер ячейки должен соответствовать фактической задаче очистки.
Главная ошибка - попытка сразу установить максимально мелкую сетку.
Если раствор не успевает проходить через поверхность, происходит переполнение.
Тогда вместе со шламом начинают теряться значительные объемы рабочей жидкости.
Рациональнее использовать наиболее мелкую сетку, при которой оборудование сохраняет необходимую пропускную способность.
По мере изменения условий бурения панели можно менять.
Что влияет на реальную производительность
Первый фактор - вязкость.
Чем гуще раствор, тем сложнее ему проходить через отверстия.
Второй - плотность.
Тяжелая жидкость увеличивает нагрузку на рабочую поверхность.
Третий - количество твердой фазы.
Большой объем шлама быстро покрывает сетку и уменьшает свободную площадь.
Четвертый фактор - гранулометрический состав.
Мелкие частицы способны забивать отверстия и формировать малопроницаемый слой.
Поэтому производительность одного и того же СВЛК-2К на разных участках скважины может существенно отличаться.
Засорение сетки
Засорение возникает, когда частицы застревают в отверстиях или образуют сплошной слой.
Признаком становится рост уровня жидкости на рабочей поверхности.
Если проблема развивается постепенно, оператор может ошибочно решить, что увеличился общий расход.
На самом деле свободная площадь сетки уменьшилась.
В зависимости от типа загрязнения применяются предусмотренные регламентом способы очистки или замена панелей.
Самостоятельное механическое воздействие острыми предметами может повредить тонкий сеточный материал.
Повреждение кассеты
Даже небольшое отверстие нарушает классификацию частиц.
Через него выбуренная порода проходит в очищенный раствор практически без ограничений.
При этом общая пропускная способность даже увеличивается, поэтому проблема не всегда заметна по уровню жидкости.
Необходимо проводить визуальный осмотр панелей.
Особое внимание следует уделять зонам возле крепления и участкам прямого попадания потока.
Поврежденную кассету меняют до того, как разрыв увеличится.
Равномерность подачи
Эффективная рабочая площадь 2,7 м² имеет смысл только тогда, когда раствор распределяется по ней относительно равномерно.
Если весь поток идет в одну часть, эта зона перегружается.
Остальная поверхность работает значительно ниже возможностей.
Кроме снижения производительности, локальная подача ускоряет износ сетки.
Поэтому приемная система должна распределять поток до его попадания на основную рабочую поверхность.
Осушение удаляемого шлама
Один из показателей качественной работы - влажность твердой фазы на разгрузке.
Если шлам очень жидкий, вместе с ним теряется буровой раствор.
Это увеличивает расход реагентов и объем отходов.
Линейно-эллиптический режим помогает увеличить время нахождения материала на сетке и получить более сухой шлам.
Но чрезмерное увеличение времени обработки может уменьшать пропускную способность.
Поэтому оптимальная настройка представляет собой компромисс.
Работа в холодном климате
СВЛК-2К заявлено для эксплуатации в различных макроклиматических районах, включая условия Крайнего Севера при рабочей температуре до −45 °C.
Это особенно важно для российских нефтегазовых проектов.
Низкая температура влияет не только на металлоконструкцию.
Буровой раствор становится более вязким, эластомерные элементы изменяют свойства, а электрическое оборудование испытывает дополнительную нагрузку при запуске.
Поэтому возможность эксплуатации на морозе должна рассматриваться вместе с требованиями ко всей циркуляционной системе.
СВЛК-2К в системе многоступенчатой очистки
После вибросита раствор может направляться на гидроциклоны пескоотделителя и илоотделителя.
Сито-гидроциклонные установки удаляют более мелкую фракцию, чем приемное вибросито. В таких комплексах вибрационное сито также используется для дополнительного обезвоживания шлама, выделенного гидроциклонами.
Далее могут применяться центрифуги.
Таким образом, задача СВЛК-2К - не удалить абсолютно всю твердую фазу, а эффективно выполнить первую стадию и снизить нагрузку на последующее оборудование.
Отличие размеров от сито-гидроциклонного комплекса
Не следует путать габариты отдельного СВЛК-2К с размерами установки, в которую дополнительно входят гидроциклоны.
Например, типовая СГУ на базе другого варианта СВЛК-2 с гидроциклонами SWACO имеет габариты до 2700 × 1803 × 2285 мм и массу до 2470 кг.
Добавление коллекторов, конусов и опорной конструкции заметно увеличивает высоту и массу комплекса.
Поэтому при запросе "СВЛК-2К размеры" важно уточнять, идет ли речь о самостоятельном вибросите или о сито-гидроциклонной установке.
Совместимость с существующей инфраструктурой
Производитель отмечает унификацию размеров сит и основных узлов СВЛК-2К с распространенными зарубежными образцами.
Такой подход облегчает модернизацию существующих блоков очистки.
Однако решение о замене нельзя принимать только по общим габаритам.
Следует сравнивать расположение опор, присоединения, направление движения шлама, электропитание и доступ для обслуживания.
Даже отличие в несколько десятков миллиметров может потребовать изменений площадки или ограждений.
Техническое обслуживание
Обслуживание начинается с регулярной очистки.
Высохший буровой раствор образует плотные отложения на сетках и металлоконструкции.
Затем проверяются ситовые кассеты, уплотнения и крепеж.
Отдельное внимание уделяется вибромоторам.
Нестандартный шум или заметное изменение характера вибрации могут свидетельствовать об ослаблении крепежа или износе механических элементов.
Также контролируется состояние упругих опор рамы.
Почему вибрация требует постоянного контроля
Нормальная работа оборудования сама по себе связана с сильными динамическими нагрузками.
Поэтому небольшое ослабление одного соединения может быстро прогрессировать.
Крепеж начинает перемещаться, отверстия разбиваются, а нагрузка перераспределяется на соседние элементы.
В результате сравнительно простая неисправность способна привести к ремонту металлоконструкции.
Регламентные осмотры имеют здесь особое значение.
Срок эксплуатации
Для СВЛК-2К производителем указан срок эксплуатации до 10 лет при условии соблюдения требований руководства по эксплуатации и выполнения регламентного технического обслуживания.
Это не означает десятилетнюю работу без замены деталей.
Ситовые кассеты являются расходными материалами.
Изнашиваются уплотнения, амортизирующие элементы и отдельные механические узлы.
Десятилетний показатель относится к расчетному сроку самого оборудования при корректной эксплуатации.
Что учитывать при выборе СВЛК-2К
Первое - требуемый расход бурового раствора.
Второе - вязкость и плотность рабочей среды.
Третье - необходимая степень очистки.
Четвертое - размеры доступной площадки.
Пятое - возможность обслуживания.
Необходимо учитывать габариты 2210 × 1814 × 1695 мм и массу до 1300 кг.
Дополнительно проверяются электропитание, температурные условия и совместимость ситовых кассет с принятой системой снабжения расходными материалами.
Когда большая рабочая площадь особенно полезна
Рабочая поверхность 2,7 м² дает преимущества при значительном расходе и использовании сравнительно мелких сеток.
Большая площадь позволяет распределить жидкость тонким слоем.
Это снижает вероятность локального переполнения.
Однако эффективность реализуется только при правильной подаче.
Если приемная система направляет весь поток на небольшую часть деки, дополнительная площадь практически не используется.
Поэтому компоновка входного устройства должна соответствовать геометрии вибросита.
Экономическое значение правильного выбора размеров
На первый взгляд габариты влияют только на монтаж.
На практике от них зависит и экономика проекта.
Слишком крупное оборудование требует увеличения площадки, изменения ограждений и более мощных грузоподъемных средств.
Слишком маленькое может не обеспечивать необходимую производительность и приводить к потере бурового раствора.
Поэтому оптимальная модель должна соответствовать как технологическим, так и пространственным ограничениям.
Особенно важно это при модернизации уже существующего блока очистки.
Заключение
СВЛК-2К - промышленное вибросито для очистки бурового раствора от выбуренной породы, рассчитанное на использование в составе циркуляционных систем буровых установок. Оборудование выполняет первую ступень контроля твердой фазы и отделяет частицы ориентировочного размера от 45 до 2000 мкм в зависимости от применяемых ситовых панелей.
Ключевым параметром при выборе и монтаже являются размеры. Габариты СВЛК-2К составляют не более 2210 мм по длине, 1814 мм по ширине и 1695 мм по высоте. Масса без запасных частей - до 1300 кг.
Размер ситовых кассет составляет 1250 × 720 мм, а рабочая площадь - не менее 2,7 м². Эти показатели отличают СВЛК-2К от базовой модели СВЛК-2, где используются меньшие панели 1165 × 585 мм и рабочая поверхность около 2,04 м².
Оборудование имеет два вибрационных привода мощностью до 1,5 кВт каждый, амплитуду колебаний до уровня не менее 2,8 мм и виброускорение от 6 g. Угол наклона рамы регулируется до 3°.
Возможность работы в линейном и линейно-эллиптическом режимах позволяет выбирать между более быстрым удалением шлама и более продолжительной обработкой с целью его осушения.
При этом реальные эксплуатационные характеристики определяются не только паспортными данными. Вязкость, плотность, содержание твердой фазы, размер сетки и равномерность подачи существенно влияют на производительность.
При размещении СВЛК-2К следует учитывать не только его физический контур, но и сервисные зоны. Персоналу необходим доступ для замены кассет, проверки вибромоторов и очистки рабочей части.
Таким образом, запрос "СВЛК-2К размеры" связан не только с тремя габаритными числами. Для корректного проектирования необходимо одновременно учитывать геометрию ситовых панелей, рабочую площадь, массу, динамическую нагрузку, расположение соседнего оборудования и требуемое пространство для технического обслуживания. Только в этом случае вибросито сможет полноценно выполнять свою основную функцию - стабильно отделять выбуренную породу и возвращать очищенную жидкую фазу в циркуляционный контур.
